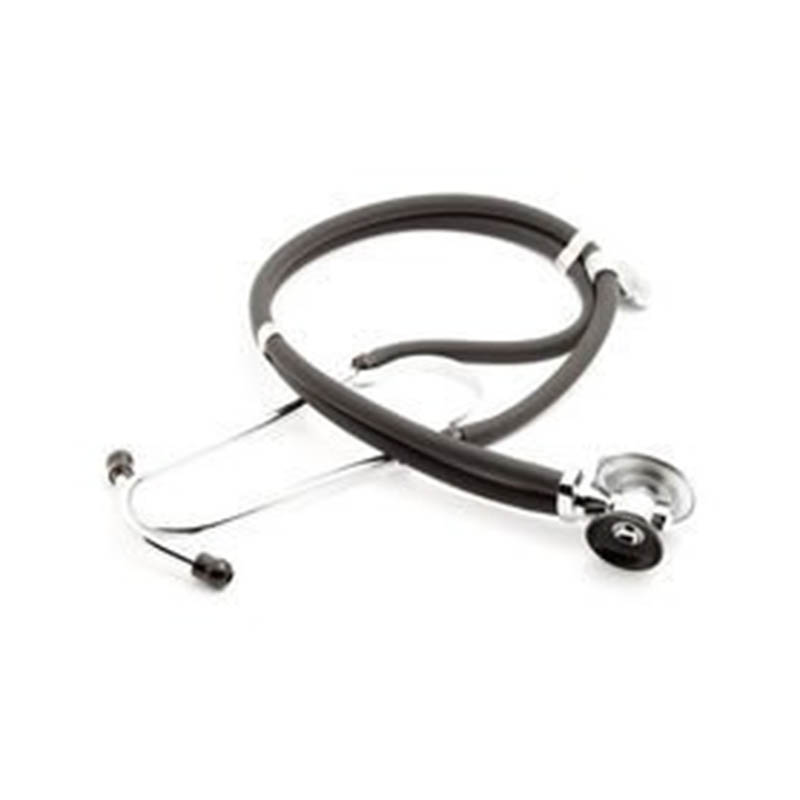

Moldagem por estetoscópio

Através de nossa rica experiência e cadeia de suprimentos perfeita, nossa empresa pode fornecer aos clientes produtos de estetoscópio personalizados de alta qualidade para atender às suas necessidades específicas. Ao mesmo tempo, temos 10 anos de experiência profissional no serviço de comércio exterior, entendemos o processo de comércio exterior e melhor atendem nossos clientes. Para produtos de estetoscópio, podemos fabricar peças plásticas correspondentes, que são feitas principalmente através de moldes de injeção.

A produção de moldes de injeção de estetoscópio precisa ser combinada com os requisitos de precisão, design ergonômico e biocompatibilidade de equipamentos médicos

1. Pontos de design de core

1) Estrutura de separação e controle deslizante:

A concha de estetoscópio geralmente contém estruturas multidirecionais de undercut (como fivelas de cabeça do slug de ouvido, tubos de som pendente em forma de U) e uma combinação de controles deslizantes de moldes dianteiros (slots T ou acionamentos hidráulicos) e topos inclinados para moldes traseiros. Por exemplo, a conexão entre a cabeça do tampão e o pingente em forma de U precisa ser projetada com controles deslizantes em diferentes áreas para garantir uma demodução suave e sem linhas de fixação na aparência. A superfície de despedida precisa evitar a superfície da aparência, e o portão é geralmente selecionado na área oculta (como o slot da tampa da bateria ou o interior do pingente). Portões de ponto ou injeção de mergulho são usados para evitar afetar a aparência e o desempenho acústico

2) núcleo de precisão e sistema de refrigeração:

Estruturas finas, como orifícios de guia de som (como φ1,5-2mm), precisam usar aço alto resistente ao desgaste (como Nak80 ou S136) e hastes de resfriamento de cobre embutidas para melhorar a eficiência da dissipação de calor e impedir a deformação. Os quatro cantos do núcleo do molde são projetados com posicionamento da mandíbula de 5 ° para garantir a precisão do aperto do molde ≤ 0,01 mm.

O sistema de corredor a quente é recomendado para moldes de várias cavidades para reduzir o desperdício e garantir a uniformidade da fusão, especialmente adequada para moldagem por injeção das partes de conexão da mangueira do guia de som

3) Adaptação de ejeção e automação

As cabeças de tampão para os ouvidos transparentes precisam evitar arranhões ejetores. Os ejetores e manipuladores em forma de Z são recomendados para desmoldamento colaborativo. Alguns fabricantes integram sistemas de posicionamento visual para obter uma produção de alta velocidade e estável

2. Seleção de material e processo

1) Materiais de moldagem de aço e injeção de mofo:

O aço do molde é preferido a 718h, Nak80 (alta polabilidade) ou S136 (resistência à corrosão), e as inserções -chave precisam de extinção a vácuo. Os materiais de moldagem por injeção devem estar em conformidade com a certificação ISO 13485, como PC de nível médico (boa transmitância de luz) ou ABS (forte resistência ao impacto).

Peças transparentes precisam ser produzidas em uma oficina sem poeira da classe 100.000 para impedir que as impurezas afetem a transmitância de luz e o desempenho acústico

2) Controle de parâmetros do processo

Use uma máquina de moldagem por injeção de 90-200T e o controlador de temperatura do molde controla com precisão a temperatura (circulação da água ± 1 ° C) para reduzir o encolhimento e a deformação. A tecnologia de encapsulamento líquido de silicone (LSR) é usada para combinar o anel de vedação com a parte plástica, que requer moldagem para injeção secundária e verificação de adesão

3. Dificuldades e soluções técnicas

1) moldagem de uma peça de tubos ocos condutores de som

Problema: Os tubos ocos condutores de som dentro do pingente em forma de U precisam ser conectados e livres de revas. A estrutura tradicional é propensa à degradação do desempenho acústico devido a marcas de solda.

Solução: Use design de portão em forma de banana + tecnologia de corte a quente em moldura para equilibrar o caminho do fluxo de fusão e combine o controle do processo SPC para monitorar a consistência do tamanho do tubo oco

2) Demolding de micro -tampões

Problema: A cabeça do tampão para o ouvido é de tamanho pequeno (com cerca de 8 a 10 mm de diâmetro) e é fácil de inclinar ou quebrar durante o Demolding.

Solução: otimize o layout do pino do ejetor (pino de ejetor cônico + demoulding assistido por gás) e design pinos de posicionamento incorporado para ajudar o aperto do robô

3) Verificação de vedação

Problema: A conexão entre a cabeça do estetoscópio e a mangueira do guia de som requer um intervalo de ≤0,05 mm, e o encolhimento desigual pode facilmente levar ao vazamento de ar.

Solução: o design de inserção dividido reserva margens de reparo de molde e o sistema de detecção de CCD identifica automaticamente a lacuna correspondente

Molde de estetoscópio

Somos um fabricante de molde de estetoscópio, fornecendo fabricação de moldes de estetoscópio de alta qualidade. Desde que você queira personalizar/desenvolver produtos de estetoscópio, poderá nos encontrar. Temos design de moldes de injeção profissional e tecnologia de fabricação madura, fornecendo um serviço único, desde o transporte de produtos de produção de produção de produção de design de design de produtos de produção, podemos ajudá-lo em todos os links. Enquanto você chegar até nós, forneceremos o serviço final e o satisfazemos em termos de qualidade do produto, tempo de produção, diálogo de informações etc.

Fabricação de moldes de injeção plástica

Especificações de moldagem de plástico

Design de molde:

Processo de transação:

Teste de molde:

Embalagem de produtos

Fábrica

Somos fábrica de molde de plástico personalizado. Nossa fábrica é a fabricante de moldes de injeção de plástico. Temos 17 anos de experiência em moldes de plástico personalizados profissionais e 10 anos de experiência no comércio exterior. Somos fornecedores personalizados de molde de plástico. Podemos fornecer serviço de molde de plástico personalizado. Nossa fábrica pode fazer com que a injeção molde as peças plásticas e a qualidade dos produtos o satisfaça.

Temos mais de 50 máquinas de ponta e centenas de engenheiros e designers. Podemos fornecer um serviço único, a partir do design do produto - fabricação de moldes - produção de produtos - embalagem de produtos - transporte. Temos uma cadeia de produção completa. Podemos atender a todos os seus requisitos.

Serviços que prestamos:

Serviço profissional de molde personalizado, design de molde de plástico e fabricação. Produção plástica de produtos, design de produto, design de molde, personalização do molde de sopro, personalização do molde rotacional, personalização de molde de fundição. Serviços de impressão 3D, serviços de fabricação de CNC, embalagem de produtos, embalagens personalizadas, serviços de remessa.

Sempre aderirmos aos princípios da qualidade primeiro e do tempo primeiro. Ao fornecer aos clientes produtos da mais alta qualidade, tente maximizar a eficiência da produção e reduzir o tempo de produção. Estamos orgulhosos de dizer a todos os clientes que nossa empresa não perdeu nenhum cliente desde o seu estabelecimento. Se houver um problema com o produto, procuraremos uma solução ativamente e assumiremos a responsabilidade até o fim.
