Moldagem por câmera

Além disso, nossa empresa estabeleceu relações cooperativas com fornecedores de matérias -primas plásticas, fabricantes de impressão etc. para garantir o fornecimento de matérias -primas e a qualidade da impressão. Através de nossa rica experiência e cadeia de suprimentos perfeita, nossa empresa pode fornecer aos clientes produtos de câmera personalizados de alta qualidade para atender às suas necessidades específicas. Ao mesmo tempo, temos 10 anos de experiência profissional no serviço de comércio exterior, entendemos o processo de comércio exterior e melhor atendem nossos clientes. Para produtos da câmera, podemos fazer peças de plástico correspondentes, que são feitas principalmente por meio de moldes de injeção.

A produção de moldes de injeção de câmera precisa combinar moldagem estrutural de precisão, requisitos de desempenho óptico e requisitos de adaptação para automação

1. Pontos de design do núcleo

1) Design de estrutura de separação e controle deslizante

O alojamento da câmera geralmente contém estruturas de undercut multidirecionais (como fivelas de lente, orifícios de dissipação de calor e interfaces de fiação da fiação) e um controle deslizante de molde frontal (slot t ou acionamento hidráulico) e uma solução de combinação de topo de molde traseiro. Por exemplo, as inserções de metal da estrutura da câmera do telefone móvel precisam ser posicionadas com precisão através de um design de inserção dividida. O molde precisa estar equipado com um slot de colocação com uma função de adsorção, e os quatro cantos das inserções de metal são fixadas por pressão negativa a vácuo para evitar o desvio de moldagem por injeção.

A superfície de despedida precisa evitar a superfície da aparência e o portão é geralmente selecionado em uma área oculta (como o interior do compartimento da bateria). Portões de ponto ou cola de mergulho são usados para evitar marcas de solda que afetam o desempenho óptico

2) núcleo denso e sistema de refrigeração

O núcleo esbelto (como o orifício de montagem da lente) precisa ser feito de aço resistente a desgaste (Nak80 ou S136), e uma haste de resfriamento de cobre é incorporada para melhorar a eficiência da dissipação de calor e impedir a deformação. Os quatro cantos do núcleo do molde são projetados com posicionamento da boca de 5 ° Tiger, e a precisão do fechamento do molde é ≤0,01 mm.

O sistema de resfriamento adota um projeto de bolsa líquida elástica, e o líquido de arrefecimento circulante melhora a uniformidade da dissipação de calor, que é adequada para os requisitos de dissipação de calor das estruturas ocas complexas.

3) Otimização de corredor quente e ejeção

Os moldes com várias cavernas recomendam sistemas de corredor quente para reduzir o desperdício e garantir a fluidez de fusão, o que é adequado para a produção de peças de paredes finas, como bases de câmera. (Ao mesmo tempo, também podemos escolher corredores frios, o que é determinado pelo orçamento do cliente e pela estrutura do produto)

O mecanismo de ejeção usa ejetores e manipuladores em forma de Z para colaborar em Demolding. Peças transparentes precisam evitar arranhões. Alguns casos integram os sistemas de visão do CCD para obter classificação automática

2. Dificuldades e soluções técnicas

1) Posicionamento de inserção de metal e demolding

Problema: As inserções de metal (incluindo quadros inferiores e negativos triangulares) da estrutura da câmera do telefone celular são facilmente compensados devido à pressão da injeção.

Solução: O molde inferior foi projetado com uma ranhura de colocação com função de adsorção de vácuo, e os quatro cantos da inserção de metal são adsorvidos através da combinação de canais de ventilação vertical e canais de ventilação anular; Após a abertura do molde, o modo de suprimento de ar é alterado e o gás de alta pressão explode a inserção para ajudar a Demolding

2) Requisitos para a vedação de componentes ópticos

Problema: a folga entre a lente e a concha deve ser ≤0,05 mm, e o encolhimento desigual pode facilmente levar a vazamentos de luz ou infiltração de água.

Solução: O design de inserção dividido reserva a margem de reparo do molde, combina o controle do processo SPC para monitorar a estabilidade dimensional e identifica automaticamente a folga através do sistema de detecção de CCD

3) Moldagem integrada de arnês de fiação múltipla

Problema: O arnês de fiação da câmera automotiva de 180 graus requer várias injeções simultâneas, e os moldes tradicionais são ineficientes.

Solução: Design de combinação de tira de molde (incluindo posicionamento da coluna da guia da faixa de molde), sistema de corredor quente integrado e placa de fixação de arame, realizar a moldagem de injeção de posicionamento síncrono de vários arnês de arame, e a estrutura de três núcleos do núcleo do molde garante a consistência do ângulo de flexão do arnês do fio

3 Seleção de material e processo

1) Aço do molde

Escolha de preferência 718h, S136 (resistência à corrosão) ou Nak80 (alta polabilidade), as inserções -chave precisam de tratamento de extinção a vácuo para prolongar a vida útil (ao mesmo tempo, daremos a melhor seleção de material de molde de acordo com o orçamento do cliente e o design do produto)

2) Controle de parâmetros de moldagem por injeção

Use a máquina de moldagem por injeção de 90-700T, o controlador de temperatura do molde controla com precisão a temperatura (± 1 ℃), a cobertura de lente transparente requer sistema de circulação de óleo para reduzir a deformação de retração e é produzido em um workshop sem poeira de 100.000 níveis

3) Tratamento da superfície

A concha geralmente requer processo de gravação ou tratamento de superfície fosco, e a cavidade do molde adota o design de grãos de couro para melhorar o anti-deslizamento e a estética (temos uma variedade de diferentes efeitos de grãos de couro fosco de molde, enviaremos para os clientes através de vídeos, para que os clientes possam escolher por si mesmos)

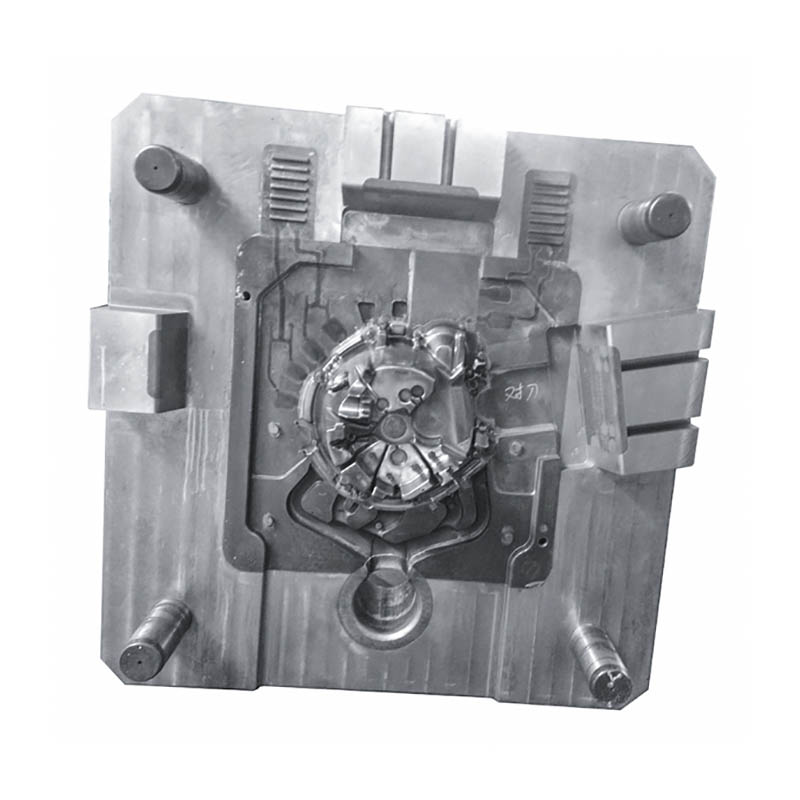

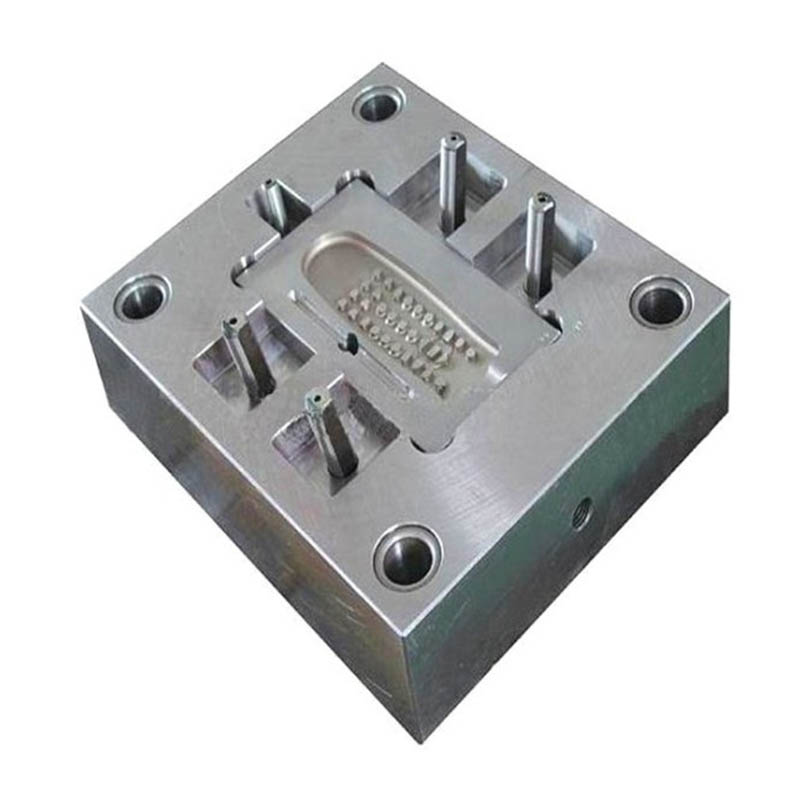

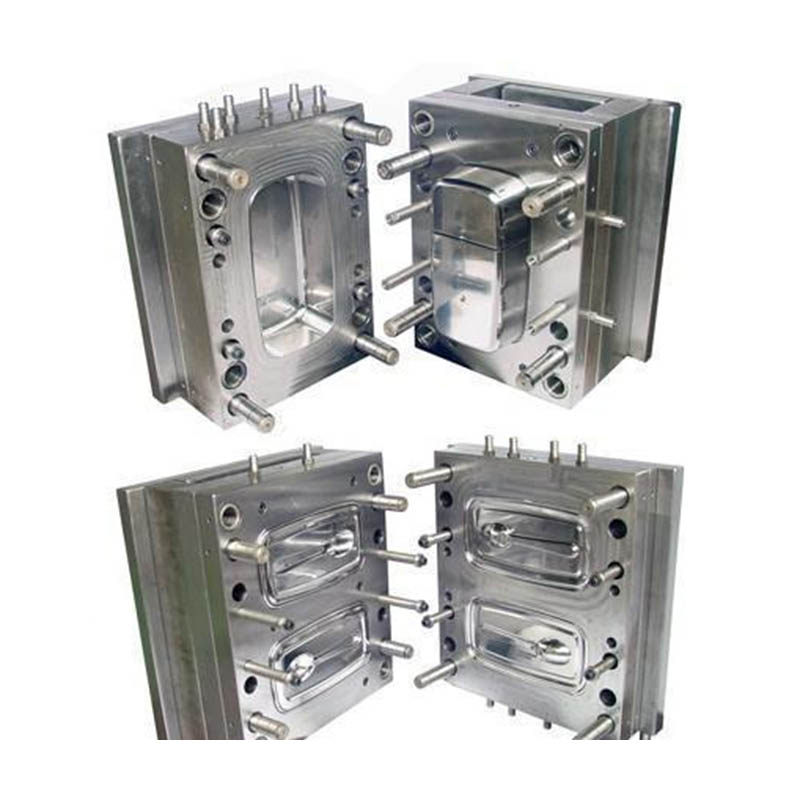

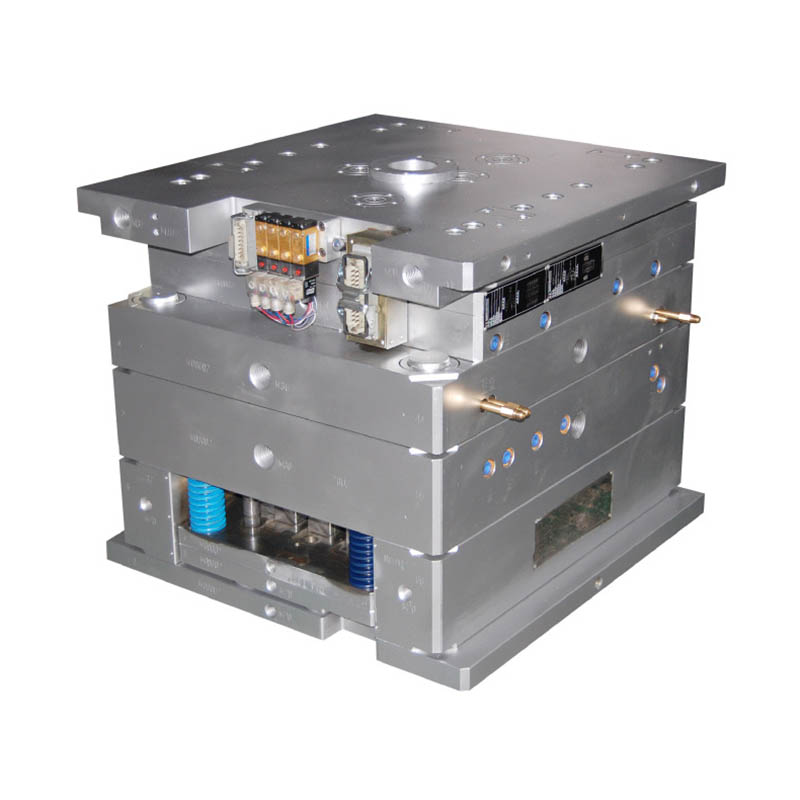

Molde da câmera

Somos um fabricante de moldes de câmera, fornecendo fabricação de moldes de câmera de alta qualidade. Desde que você queira personalizar/desenvolver produtos de câmera, poderá nos encontrar. Temos design de moldes de injeção profissional e tecnologia de fabricação madura, fornecendo um serviço único, desde o transporte de produtos de produção de produção de produção de design de design de produtos de produção, podemos ajudá-lo em todos os links. Enquanto você chegar até nós, forneceremos o serviço final e o satisfazemos em termos de qualidade do produto, tempo de produção, diálogo de informações etc.

Fabricação de moldes de injeção plástica

Especificações de moldagem de plástico

Design de molde:

Processo de transação:

Teste de molde:

Embalagem de produtos

Fábrica

Somos fábrica de molde de plástico personalizado. Nossa fábrica é a fabricante de moldes de injeção de plástico. Temos 17 anos de experiência em moldes de plástico personalizados profissionais e 10 anos de experiência no comércio exterior. Somos fornecedores personalizados de molde de plástico. Podemos fornecer serviço de molde de plástico personalizado. Nossa fábrica pode fazer com que a injeção molde as peças plásticas e a qualidade dos produtos o satisfaça.

Temos mais de 50 máquinas de ponta e centenas de engenheiros e designers. Podemos fornecer um serviço único, a partir do design do produto - fabricação de moldes - produção de produtos - embalagem de produtos - transporte. Temos uma cadeia de produção completa. Podemos atender a todos os seus requisitos.

Serviços que prestamos:

Serviço profissional de molde personalizado, design de molde de plástico e fabricação. Produção plástica de produtos, design de produto, design de molde, personalização do molde de sopro, personalização do molde rotacional, personalização de molde de fundição. Serviços de impressão 3D, serviços de fabricação de CNC, embalagem de produtos, embalagens personalizadas, serviços de remessa.

Sempre aderirmos aos princípios da qualidade primeiro e do tempo primeiro. Ao fornecer aos clientes produtos da mais alta qualidade, tente maximizar a eficiência da produção e reduzir o tempo de produção. Estamos orgulhosos de dizer a todos os clientes que nossa empresa não perdeu nenhum cliente desde o seu estabelecimento. Se houver um problema com o produto, procuraremos uma solução ativamente e assumiremos a responsabilidade até o fim.

Perguntas frequentes

Q1: Você é uma empresa ou fabricante comercial?

A: Somos fabricantes.

Q2. Quando posso obter a citação?

R: Geralmente citamos dentro de 2 dias depois de recebermos sua consulta.

Se você é muito urgente, ligue para nós ou conte -nos em seu e -mail para que possamos citar primeiro.

Q3. Quanto tempo dura o prazo de entrega do molde?

R: Tudo depende do tamanho e da complexidade dos produtos. Normalmente, o tempo de entrega é de 25 dias.

Q4. Não tenho desenho em 3D, como devo iniciar o novo projeto?

R: Você pode nos fornecer uma amostra de moldagem, ajudaremos você a terminar o design de desenho 3D.

Q5. Antes do envio, como garantir a qualidade dos produtos?

R: Se você não vier à nossa fábrica e também não tem terceiros para inspeção, seremos como seu trabalhador de inspeção.

Forneceremos um vídeo para detalhes do processo de produção incluir relatório de processo, estrutura de tamanho dos produtos e detalhes da superfície, detalhes de embalagem e assim por diante.

Q6. Quais são as suas condições de pagamento?

R: Pagamento do molde: 40% de depósito por T/T com antecedência, 30% de pagamento de moldes antes de enviar as primeiras amostras de teste, 30% de saldo do molde depois de concordar com as amostras finais.

B: Pagamento de produção: depósito de 50% com antecedência, 50% antes de enviar as mercadorias finais.

Q7: Como você faz do nosso negócio um relacionamento de longo prazo e bom?

A: 1. Mantemos a boa qualidade e o preço competitivo para garantir que nossos clientes se beneficiem dos produtos de melhor qualidade.

2. Respeitamos todos os clientes como nosso amigo e sinceramente fazemos negócios e fazemos amizade com eles, não importa de onde eles venham.
