Moldagem por injeção de microprecisão

Moldagem por injeção de microprecisão refere-se a uma tecnologia avançada de moldagem por injeção que realiza a moldagem de peças plásticas com tamanhos extremamente pequenos (geralmente peso da peça ＜1g, tamanho do recurso ＜0,1mm) ou requisitos de precisão extremamente altos (tolerância dimensional ≤±0,001mm, tolerância geométrica ≤±0,0005mm) através de equipamentos de injeção de alta precisão, moldes dedicados e controle de processo rigoroso. Sua principal característica é romper as limitações de precisão da moldagem por injeção tradicional, capaz de formar peças complexas com microestruturas (como microcanais, espessura do dente da microengrenagem <0,05mm), com desvio de peso da peça ≤±0,005g e rugosidade superficial Ra≤0,02μm. Em comparação com a moldagem por injeção de precisão comum (tolerância ± 0,01 mm), a moldagem por injeção de microprecisão atinge uma melhoria de ordem de grandeza no controle de tamanho, consistência de peso e capacidades de moldagem microestrutural. É amplamente utilizado em áreas como microeletrônica, dispositivos médicos minimamente invasivos e microcomponentes aeroespaciais, e é uma tecnologia de fabricação chave para realizar a miniaturização e integração de produtos de alta qualidade.

Introdução à moldagem por injeção de microprecisão P&M

1 Características principais da moldagem por injeção de microprecisão

1. Tamanho ultrapequeno e controle de precisão ultraelevada

Precisão dimensional: Capaz de formar peças de forma estável com tamanhos <0,1 mm (como diâmetro interno de cateter médico de 0,08 mm, largura do pino do conector microeletrônico de 0,06 mm), com tolerância dimensional controlada dentro de ± 0,001 mm, excedendo em muito os ± 0,01 mm da moldagem por injeção de precisão comum;  através de máquinas injetoras de controle em malha fechada (repetibilidade de posição  ±0,0001mm), garantindo consistência dimensional das peças no mesmo lote (desvio ≤±0,0005mm);

Precisão geométrica: Controle rigoroso das tolerâncias geométricas das peças, como erro cumulativo de passo de microgear ≤ ± 0,0008 mm, coaxialidade de microcanais ≤ ± 0,0005 mm, obtido por meio de usinagem de ultraprecisão de cavidades de molde (precisão ± 0,0003 mm) e ajuste em tempo real de pressão/temperatura durante a moldagem por injeção;

Precisão de peso: Para micropeças com peso <0,5g (como microválvulas médicas, invólucros de microssensores), o desvio de peso é controlado dentro de  ±0,005 g, obtido por meio do controle preciso do volume de injeção (volume mínimo de injeção de até 0,001 cm³) e do processo de retenção de pressão, evitando impacto funcional das peças devido à flutuação de peso.

2. Capacidade de moldagem de microestrutura complexa

A moldagem por injeção de microprecisão pode atingir microestruturas que são difíceis de formar com a moldagem por injeção tradicional, atendendo aos requisitos funcionais de produtos de alta qualidade

Microcanais e estruturas microporosas: Podem ser formados microcanais com tamanho de seção transversal de 0,05 × 0,05 mm (usados ​​para biochips e micro trocadores de calor), com diâmetro microporoso mínimo de 0,02 mm (como bicos atomizadores médicos) e paredes de poros lisas (Ra ≤ 0,01 μm), sem rebarbas ou bloqueios;

Micro engrenagens e estruturas de micro transmissão: Micro engrenagens com módulo de moldagem ≤ 0,01 (espessura do dente 0,03-0,05 mm), rugosidade da superfície do dente Ra ≤ 0,008 μ m, precisão de transmissão até ISO 1328 Grau 10 ou superior, adequada para as necessidades de transmissão de micro motores e instrumentos de precisão;

Microarrays e estruturas de microtextura: Protuberâncias de microarray com espaçamento de 0,01-0,03 mm (como matrizes de micro lentes para componentes ópticos) ou microtexturas com profundidade de 0,005-0,01 mm são formadas na superfície da peça, com precisão de replicação estrutural de ≥ 95% e sem deformação ou perda.

3. Alta Adaptabilidade de Materiais e Processos

A moldagem por injeção de microprecisão requer parâmetros de processo correspondentes personalizados com base em diferentes características do material e funções da peça:

Seleção precisa de materiais: Os materiais comuns incluem LCP, POM e PC para evitar impurezas que afetem a precisão da moldagem;

Refinamento dos parâmetros do processo: A velocidade de injeção precisa ser controlada com precisão dentro de 1-5 mm/s para evitar deformação da microestrutura causada por cisalhamento excessivo do fundido; Ajuste gradual da pressão de retenção, definindo pressão de retenção diferenciada para diferentes áreas das peças para compensar o encolhimento local;

Controle ambiental rigoroso: O ambiente de produção precisa ter temperatura constante, umidade e livre de poeira para evitar flutuações de temperatura que podem causar deformação térmica do molde ou adesão de poeira afetando a qualidade da superfície das peças.

II Processo de Produção de Moldagem por Injeção de Microprecisão

1. Design de produto e desenvolvimento de moldes

(1) Design de Produto

Projeto estrutural: Desenhe um modelo 3D ampliado 1:10 usando software CAD, com foco na anotação de dimensões de microestrutura e tolerâncias posicionais; Adotar otimização topológica para reduzir estruturas redundantes e evitar conflitos de tensão entre microestruturas e estruturas principais;

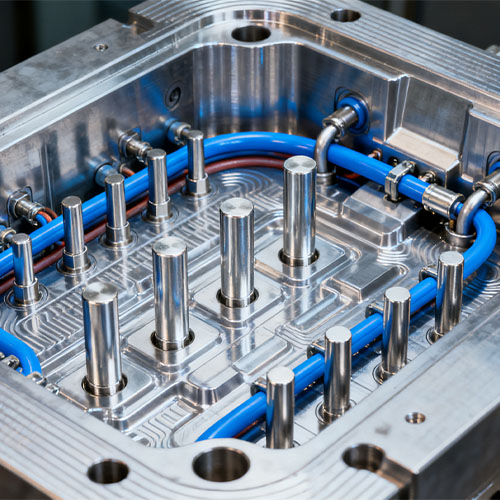

(2) Desenvolvimento de moldes

Material do molde: A cavidade do molde é feita de aço de alta velocidade para metalurgia do pó ou diamante de cristal único para garantir resistência ao desgaste e precisão da superfície, e a vida útil do molde é ≥ 100.000 vezes;

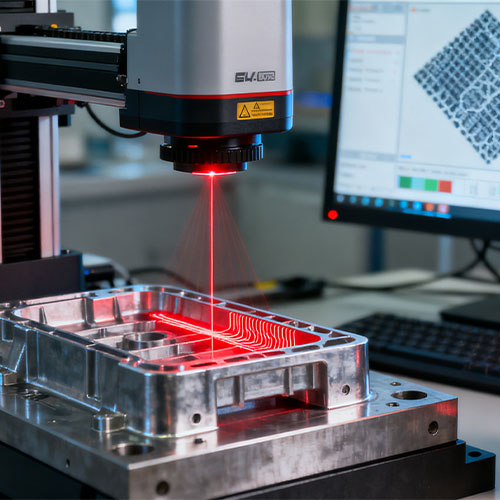

Usinagem de cavidades: usando técnicas de usinagem de ultra precisão, como EDM de fio lento, usinagem de feixe de íons focado e torneamento de ferramentas diamantadas; Polir a superfície da cavidade para garantir a precisão da replicação da microestrutura;

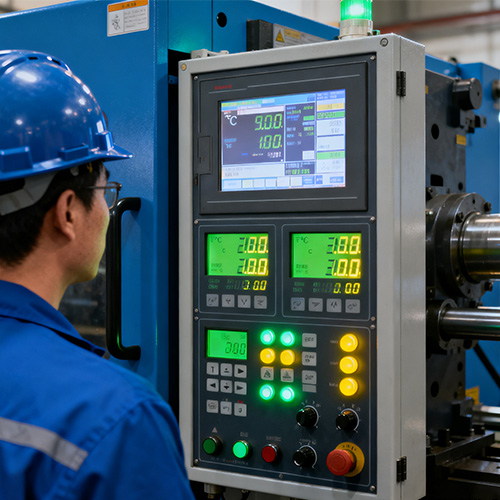

2. Preparação de matéria-prima e moldagem por injeção

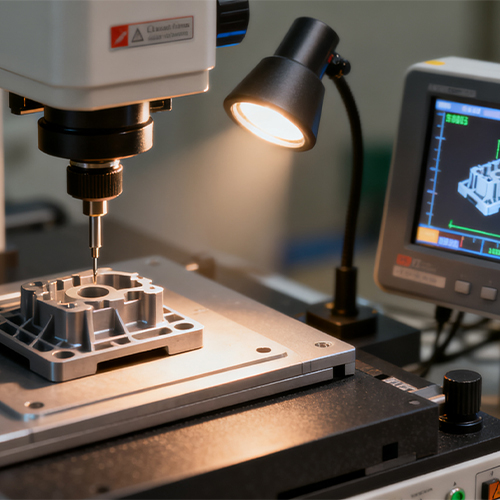

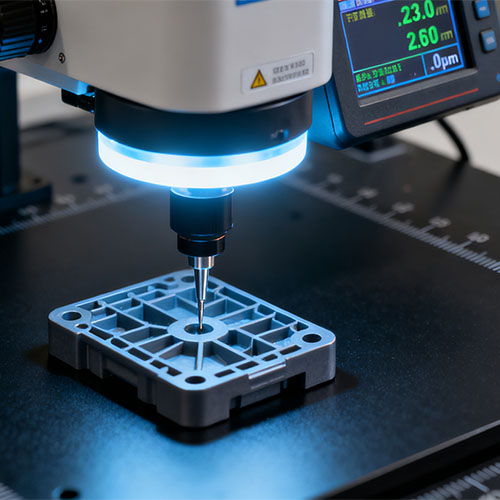

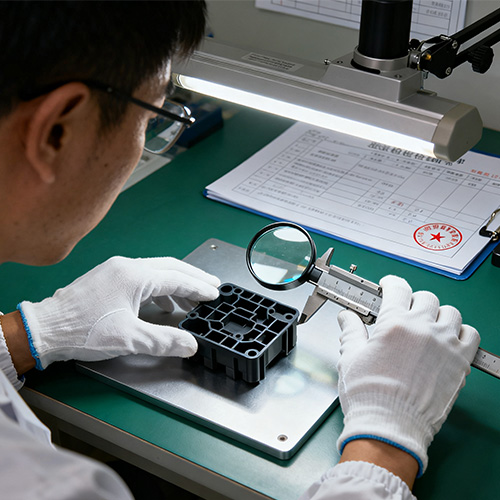

3. Pós-processamento e inspeção de qualidade

Moldagem por injeção de microprecisão P&M (especificação)

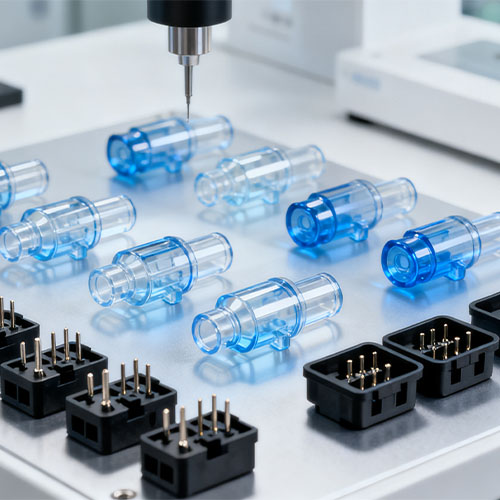

Recurso e aplicação de moldagem por injeção de microprecisão P&M

1. Indústria de Microeletrônica e Semicondutores）

Requisitos principais: Tamanho ultrapequeno, alto isolamento, resistência a altas temperaturas, adaptando-se a componentes como embalagens de chips e microconectores.

2. Indústria de dispositivos médicos minimamente invasivos

Requisitos essenciais: biocompatibilidade, microestrutura de alta precisão, esterilidade, adaptabilidade a instrumentos cirúrgicos minimamente invasivos e equipamentos de diagnóstico.

3. Indústria Aeroespacial e de Microinstrumentos

Requisitos essenciais: alta confiabilidade, resistência a ambientes extremos, leveza, adequado para microssensores e componentes de navegação.
