Aplicação de peças automotivas em moldes de injeção

As peças automotivas são uma das aplicações mais utilizadas e exigentes da tecnologia de moldagem por injeção. As tendências de redução de peso, inteligência e redução de custos nos automóveis modernos promoveram enormemente a aplicação de plásticos em automóveis, todos os quais dependem fortemente de precisão e moldes de injeção eficientes.

I. Escopo de aplicação: do interior ao exterior, das peças comuns aos componentes principais

I. Escopo de aplicação: do interior ao exterior, das peças comuns aos componentes principais

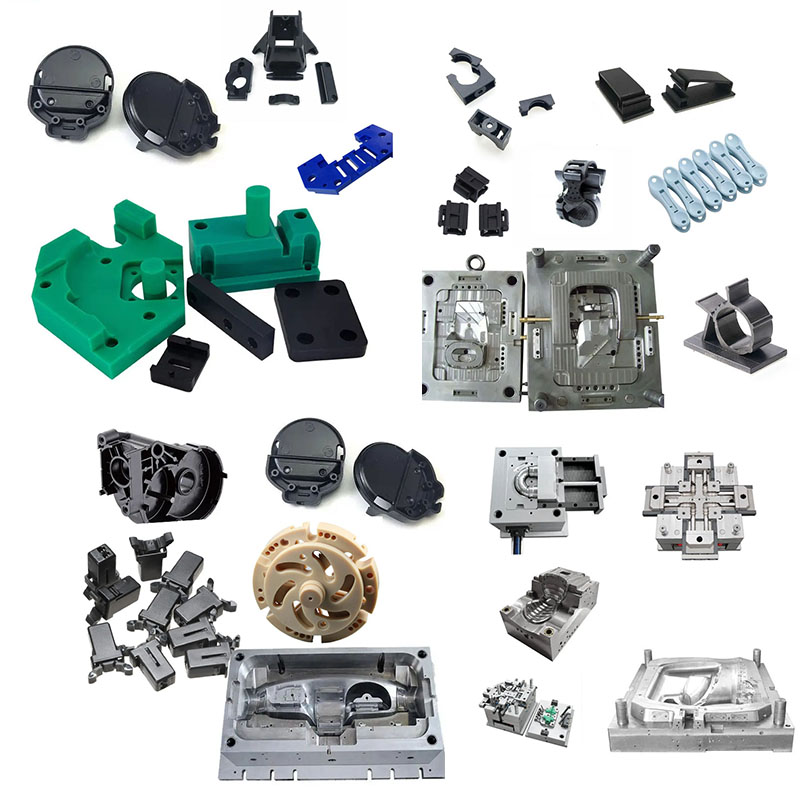

Peças moldadas por injeção de plástico são encontradas em quase todos os cantos de um carro.

1. Sistemas Interiores

Painel: Peças moldadas por injeção grandes e complexas, normalmente usando PP+EPDM-T20 (resistente a impactos, resistente a baixas temperaturas). Os moldes são enormes, exigindo câmaras quentes e corrediças inclináveis ​​multiponto.

Painéis das portas: Semelhantes ao painel, integrando apoios de braços, bolsos para mapas e outras estruturas.

Console Central/Subpainel: Estrutura complexa, contendo numerosos clipes, pilares de montagem e acabamentos de superfície.

Ventiladores de ar condicionado: Elevados requisitos de aparência e mecanismos de movimento; os moldes requerem vários slides e ejetores angulares.

Tampa do volante: geralmente usa um molde sobremoldado, primeiro moldando a estrutura por injeção e depois cobrindo-a com TPU ou PVC macio.

Vários botões, interruptores e faixas decorativas.

2. Sistema Externo

Pára-choque: Uma das maiores peças moldadas por injeção. O molde é enorme, muitas vezes excedendo 2.000 mm, usando um sistema de câmara quente ultragrande. O material é PP resistente a impactos.

Grelha: Um componente externo que requer alto brilho superficial e efeitos de galvanoplastia, geralmente usando ABS ou PC/ABS.

Tampas de lâmpadas: Um componente transparente representativo, usando material de PC. O molde necessita de polimento espelhado, com requisitos extremamente elevados de resistência ao pó e ventilação.

Saias laterais, cavas das rodas e caixas dos espelhos retrovisores: Expostos ao ar livre, exigindo boa resistência às intempéries.

Maçanetas das portas: Geralmente moldadas por injeção em "dois tons" ou "pintadas", com altos requisitos de aparência e toque.

3. Compartimento do motor e componentes funcionais

Capuz: Requer resistência a altas temperaturas (~140°C) e resistência a óleo, comumente usando PA66-GF30 (náilon com fibra de vidro).

Coletor de admissão: Estrutura de tubulação complexa, geralmente usando técnicas de "moldagem por injeção de núcleo fundido" ou "soldagem por fricção por vibração", com materiais PA66-GF35.

Ventilador de resfriamento e tampa do ventilador: Requer alta resistência e resistência à fadiga, comumente usando PP-GF30 ou PA-GF.

Componentes de gerenciamento de fluidos (por exemplo, tampas de radiadores, reservatórios de óleo).

4. Sistemas Eletrônicos e Elétricos

Conectores e caixas de sensores: peças pequenas de precisão representativas, usando materiais como PBT e PA, exigindo precisão de molde extremamente alta, geralmente empregando moldes de alta velocidade com 64 ou mais cavidades por seção.

Carcaça da Unidade de Controle (ECU): Requer blindagem, vedação e dissipação de calor.

III. Principais processos de fabricação e controle de qualidade

Os moldes de injeção automotiva seguem rígidos padrões da indústria (por exemplo, IATF 16949).

Planejamento Avançado de Qualidade do Processo (APQP): Envolve antes do projeto do molde, a condução da análise do projeto de capacidade de fabricação em colaboração com o OEM.

Análise Moldflow: Uma etapa obrigatória. Simula enchimento, resfriamento e empenamento para prever e resolver possíveis defeitos.

Usinagem de precisão e moldagem de teste: A usinagem é realizada usando CNC de 5 eixos, EDM de precisão e equipamento de EDM de fio. Múltiplas moldagens de teste (T0, T1, etc.) são conduzidas para depuração.

Processo de aprovação de peças de produção (PPAP): Antes da produção em massa, um pacote completo de documentação é enviado ao cliente, demonstrando que o processo de produção pode produzir produtos qualificados de forma estável.

Controle Estatístico de Processo (SPC): Durante a produção em massa, os principais parâmetros do processo e dimensões do produto são monitorados e analisados ​​estatisticamente em tempo real para garantir a estabilidade do processo.

4. Resumo: Como os moldes de injeção moldam os automóveis modernos

Alcançando um Design Leve: Substituir o aço por plástico reduz significativamente o peso do veículo, economizando energia e reduzindo emissões.

Maior liberdade de design: Os plásticos são facilmente moldados em superfícies curvas complexas, alcançando formas esteticamente mais agradáveis ​​e aerodinamicamente superiores.

Funcionalidade integrada: A integração de múltiplas peças em uma única peça moldada por injeção reduz as etapas de montagem e melhora a confiabilidade.

Controle de custos: Na produção em massa, o custo unitário é extremamente baixo e a eficiência é muito maior do que no processamento de metal.

Conclusão: A indústria automotiva é a principal força motriz por trás do desenvolvimento da tecnologia de moldes de injeção. Um carro moderno contém milhares de peças de plástico, atrás das quais estão centenas de moldes de injeção complexos e precisos. Esses moldes não são apenas ferramentas para “replicar” produtos, mas também a principal garantia para alcançar um design automotivo inovador, desempenho superior e custos controláveis. Pode-se dizer que sem moldes de injeção avançados não haveria indústria automotiva moderna.
