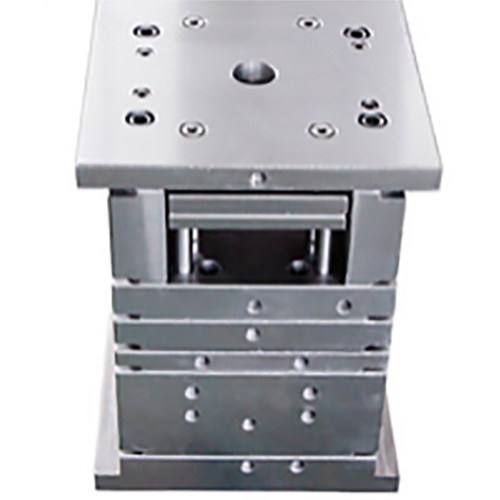

Introdução e uso da base do molde de injeção

Funções centrais e componentes estruturais da estrutura do molde

1. Definição básica

OmofoA estrutura de um molde de injeção é o sistema esqueleto do molde, fornecendo posicionamento preciso e suporte estrutural para peças moldadas. A qualidade do quadro do molde afeta diretamente a vida útil do molde (até 500.000 a 1 milhão de vezes de abertura e fechamento) e precisão dimensional do produto (até ± 0,02 mm)

2. Estrutura típica

1). Módulo básico: base, bloco fixo. Feito de qt600 ferro dúctil, nivelamento ≤0,02 mm/m, pode suportar a força de aperto até 3000T

2). Módulo de formação: modelo inferior, modelo superior. Tratamento de temperamento de aço S50C, dureza HRC28-32, tolerância à espessura do modelo ± 0,01mm

3). Sistema de guia: Guia de montagem da coluna, manga do guia. 20cr carburismo e extinção, dureza HRC58-62, folga de ajuste 0,01-0,03mm, reta ≤0,005 mm/300mm

4). Sistema de ejeção: placa de agulha inferior, placa de água inferior. Definir ejetor revestido de nitreto de titânio, rugosidade da superfície RA0.2, repetibilidade de acidente vascular cerebral ± 0,02mm

Nossa fábrica tem seu próprio plano de design de moldes, e nosso próprio plano de design pode reduzir muito o custo do molde. Também podemos usar quadros de molde padrão de acordo com os requisitos do cliente.

Vantagens dos quadros de moldes padrão: economize tempo e tornam a manutenção do molde mais conveniente.

Desvantagens dos quadros de molde padrão: Aumente os custos de molde.

Especificações técnicas para seleção de quadros de molde

1. Seleção do sistema de tamanho

Long Kee Standard (LKM): Dividido em três séries: A/B/C, Tolerância de espessura da placa do tipo A ± 0,01mm, adequado para campos de alta precisão, como Medical

Padrão HASCO: especificação de diâmetro da coluna guia φ20-80mm, tolerância ao comprimento ± 0,02 mm, adequada para modelos europeus

Quadro de molde personalizado: comprimento do modelo e dimensões de largura ± 0,05 mm, guia do orifício da coluna ± 0,01mm

2. Princípio de correspondência de material

1) Peças plásticas comuns: aço estrutural de carbono S50C, HB180-220 temperado e temperado HB180-220

2) Peças plásticas de engenharia: Aço pré-endurecido por P20 (HRC30-34), profundidade da camada de nitragem 0,15-0,25mm

3) Peças opticamente transparentes: 420 aço inoxidável, hrc48-52 a vácuo, espelho polido

Pontos de controle de chave para uso da estrutura do molde

1. Processo de instalação e depuração

Calibração de benchmark: use plataforma de mármore para detecção, nitidez da base ≤0,02mm/1000mm

Guia Conjunto da coluna: Use processo de montagem congelada (-196 ℃ resfriamento de nitrogênio líquido), interferência 0,005-0.008mm

Teste de molde: use o fio de chumbo de 0,03 mm para detecção,mofofolga ≤0,005 mm

2. Especificações de manutenção e manutenção

Manutenção diária: Lubrificação da coluna do guia de verificação (use graxa à base de lítio NLGI Nível 2), volume de injeção de óleo 0,5-1ml/orifício

Manutenção mensal: meça o desgaste da coluna guia (valor permitido ≤0,01mm/3 meses) e substitua se fora da tolerância

Manutenção anual: Paralelismo do modelo de verificação (≤0,02 mm/m), ovalidade de diâmetro interno da manga -guia (≤0,005 mm)

Soluções de falha típicas

1. Desalinhamento do modelo ≥ 0,05 mm: A luva-guia é usada por tolerância, substitua a manga-guia (a folga é restaurada para 0,01-0,03mm) e moa a coluna guia.

2. Jam ejetor: A manga guia da placa do ejetor é pouco lubrificante, limpe o circuito de óleo, substitua o óleo hidráulico ISO VG32 e adicione um sistema de lubrificação centralizado

3. Flash grave: a planicidade do modelo está fora de tolerância, use um moedor de superfície para reparar, a rugosidade da superfície atinge RA0.4 e a taxa de moagem da superfície de acasalamento é ≥ 85%

Nossa fábrica tem 17 anos de experiência emmofofazer e é muito experiente em bases de mofo. A produção de bases de mofo é uma das nossas tecnologias básicas.
