Moldagem de dissipador de calor por injeção de plástico

A moldagem por dissipador de calor por injeção de plástico é uma tecnologia de fabricação que injeta plástico fundido em um molde dedicado por meio de um processo de moldagem por injeção e, após o resfriamento, produz componentes plásticos com funções de dissipação de calor.

Combinando as vantagens do peso leve e baixo custo do plástico com o design da estrutura de dissipação de calor, esta tecnologia é amplamente utilizada em equipamentos eletrônicos, eletrônica automotiva e outras áreas para resolver o problema de acúmulo de calor em componentes.

Introdução à moldagem de dissipador de calor por injeção de plástico P&M

Projeto e fabricação de moldes

Projete a cavidade do molde de acordo com a estrutura do dissipador de calor (como densidade da aleta, espessura, canal de dissipação de calor) e use processamento de alta precisão (como fresamento CNC, usinagem de descarga elétrica EDM) para garantir a precisão do molde, com tolerâncias geralmente controladas dentro de ± 0,02 mm.

Preparação de Matéria Prima

São selecionados plásticos modificados com cargas termicamente condutoras (como grafite, pó de alumínio, partículas cerâmicas). Substratos comuns incluem PP, PA66, PPS, etc. A condutividade térmica pode ser aumentada para 10-50 W/(m·K), garantindo ao mesmo tempo a resistência do material a altas temperaturas (geralmente exigindo resistência a temperaturas de longo prazo ≥120°C).

Moldagem por injeção

Injete plástico fundido na cavidade do molde em alta pressão (50-150MPa) e alta velocidade (50-200mm/s), compense o encolhimento do plástico através do estágio de retenção de pressão (a pressão de retenção é geralmente 60%-80% da pressão de injeção) e, em seguida, esfrie e modele (o tempo de resfriamento é responsável por 40%-60% do ciclo total).

Pós-processamento

Inclui desmoldagem, rebarbação (alcançável por corte congelado ou corte a laser), tratamento de superfície (como pulverização de revestimento termicamente condutor, revestimento a vácuo) e alguns produtos precisam ser montados (como colagem com bases metálicas de dissipação de calor).

Moldagem de dissipador de calor por injeção de plástico P&M (especificação)

Característica e aplicação plástica do molde do dissipador de calor da injeção de P&M

一、Vantagens técnicas e cenários de aplicação

1. Vantagens Técnicas

Leve: O peso dos dissipadores de calor de plástico é 30% -60% mais leve que o dos dissipadores de calor de metal do mesmo volume, adequado para dispositivos eletrônicos portáteis (como laptops, drones).

Flexibilidade de projeto:Pode formar estruturas complexas (como aletas de formato especial, canais de dissipação de calor integrados) em uma única etapa, sem soldagem ou emenda subsequente.

Vantagem de custo: O molde tem uma longa vida útil (até 1 milhão de ciclos ou mais), alta eficiência de produção em massa e o custo unitário do produto é 20% -40% menor do que o processamento de metal.

2. Cenários de aplicação

Eletrônicos de consumo:

Módulos de dissipação de calor para roteadores, decodificadores e lâmpadas LED.

Eletrônica automotiva:

Componentes de dissipação de calor para navegação em veículos, sistemas ADAS e sistemas de gerenciamento de bateria (BMS).

Equipamentos Industriais:

Estruturas de dissipação de calor para conversores de frequência, sensores e pilhas de carga.

二、Pontos de Controle de Qualidade

Teste de desempenho de dissipação de calor:

Meça a distribuição da temperatura da superfície do dissipador de calor com um termovisor para garantir que a temperatura do componente não exceda o limite de segurança abaixo da potência nominal (por exemplo, chips IC geralmente requerem ≤85°C).

Teste de precisão dimensional:

Use uma máquina de medição por coordenadas para detectar dimensões importantes (como espaçamento das aletas e altura) para garantir a conformidade com as tolerâncias do projeto.

Teste de defeito de aparência:

Use um sistema de inspeção visual para verificar defeitos como falta de material, bolhas e rebarbas, com uma taxa de aprovação superior a 99,5%.

Processo de Personalização

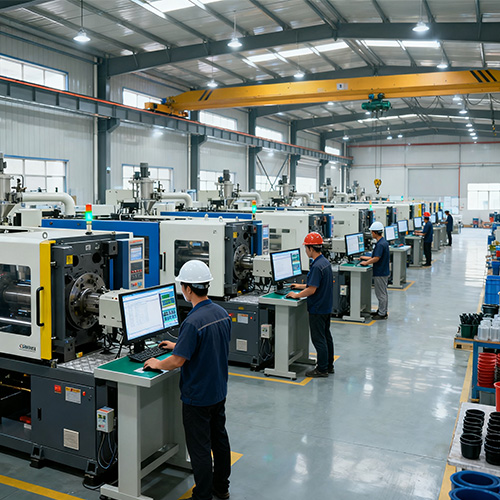

Fábrica e sobre nós
