Moldagem de peças personalizadas Scrambler

Além disso, nossa empresa estabeleceu relações de cooperação com fornecedores de matérias-primas plásticas, fabricantes de impressão, etc. para garantir o fornecimento de matérias-primas e qualidade de impressão. Através de nossa rica experiência e cadeia de suprimentos perfeita, nossa empresa pode fornecer aos clientes produtos de moldagem de peças personalizadas scrambler de alta qualidade para atender às suas necessidades específicas. Ao mesmo tempo, temos 10 anos de experiência profissional em serviços de comércio exterior, entendemos o processo de comércio exterior e atendemos melhor nossos clientes. Para produtos de moldagem de peças personalizadas scrambler, podemos fabricar peças plásticas correspondentes, o que é feito principalmente através de moldes de injeção.

O processo de peças de um misturador de frequência personalizado (geralmente referindo-se a equipamentos de segurança de comunicação) excede em muito o núcleo da moldagem por injeção de precisão geral. É uma engenharia sistemática que integra "engenharia eletrônica de alta frequência", "blindagem eletromagnética definitiva" e "projeto estrutural de alta confiabilidade". O objetivo não é apenas criar um shell, mas também construir uma "gaiola de Faraday" que possa garantir a operação estável e confidencial dos circuitos digitais de alta velocidade e dos circuitos de RF internos.

�� Processo central: dos requisitos eletrônicos à implementação física

Todo o processo está centrado no princípio do "projeto estrutural orientado ao desempenho elétrico" e pode ser dividido nas quatro etapas principais a seguir:

Fase Um: Projeto colaborativo profundo de eletrônica e estrutura

Esta é a pedra angular de todo o trabalho. Os engenheiros mecânicos devem trabalhar em conjunto com engenheiros de radiofrequência (RF) e engenheiros de layout de PCB desde o estágio conceitual.

Defina as restrições principais: defina claramente o tamanho da PCB, a geração de calor do chip, a posição da antena, o tipo e a posição dos conectores RF (como cabeçotes SMA), os requisitos de dissipação de calor e, o mais importante, o nível de compatibilidade eletromagnética.

Projeto da cavidade de blindagem: Este é o núcleo do projeto estrutural. O interior do gabinete precisa ser planejado em vários compartimentos de blindagem independentes para isolar circuitos digitais, circuitos analógicos, circuitos de RF e fontes de alimentação, evitando interferências mútuas. A conexão entre compartimentos requer o projeto de uma peça de mola de aterramento precisa ou de uma estrutura de instalação de gaxeta condutora.

Dissipação de calor e integridade do sinal: Sob a premissa de blindagem, planeje caminhos eficientes de dissipação de calor (como a superfície de contato das juntas de graxa térmica e o design dos dentes de dissipação de calor). Quando todas as linhas de sinal de alta velocidade e traços de RF passam através de paredes divisórias, conectores de filtro blindados ou estruturas especialmente projetadas devem ser usados ​​para evitar vazamento eletromagnético.

Fase Dois: Seleção de Materiais Chave e Processos Especiais

A seleção dos materiais determina diretamente a eficácia e confiabilidade da blindagem.

Material da casca

Solução preferida: Liga de alumínio (como 6061, 5052). Estruturas complexas e precisas podem ser obtidas através da usinagem CNC, e sua excelente condutividade elétrica pode ser utilizada para realizar a blindagem geral. A superfície é tratada com oxidação condutiva.

Solução de peças complexas/de alta resistência: Use liga de zinco-alumínio para fundição sob pressão, seguida de revestimento de cobre e níquel para obter alta eficiência de blindagem (SE).

Solução leve/de baixo custo: O revestimento a vácuo (sputtering) de camadas condutoras é aplicado às paredes internas do plástico ABS/PC, mas o desempenho de blindagem e a durabilidade são geralmente inferiores aos das soluções metálicas.

Conexão e vedação

A superfície de junta do invólucro deve ser projetada com ranhuras de instalação para tiras de vedação condutoras ou juntas de malha metálica.

Filtros de proteção de vidro ou metal devem ser usados ​​nos botões e aberturas de interface.

Superfícies de metal limpas devem ser projetadas ao redor de todos os orifícios dos parafusos para garantir que a resistência entre as duas partes da caixa seja extremamente baixa (geralmente no nível de miliohm) depois que os parafusos forem apertados.

Fase Três: Fabricação de Precisão e Integração de Sistemas

Usinagem de precisão: A carcaça de metal adota principalmente usinagem CNC de alta precisão para garantir planicidade, precisão da coluna de parafuso e tolerância de instalação de conectores RF. As peças fundidas sob pressão requerem moldes precisos.

Tratamento de superfície e processamento secundário: A oxidação condutiva é realizada na liga de alumínio após o processamento. As principais superfícies de contato podem precisar ser adicionalmente banhadas a ouro ou prata para reduzir a resistência de contato. Em seguida, instale todos os acessórios, como junta condutora, mola de aterramento e tela de filtro de blindagem.

Pré-montagem do sistema: Antes da instalação da PCB, um teste de continuidade de condutividade do invólucro deve ser realizado para garantir que a resistência de sobreposição entre cada compartimento de blindagem esteja em conformidade com as especificações do projeto.

Fase Quatro: Testes e verificação rigorosos

Este é o ponto de verificação final para verificar se as peças do misturador estão qualificadas, longe da inspeção normal de aparência e tamanho das peças.

Testes de confiabilidade ambiental: Inclui testes de ciclos de alta e baixa temperatura, calor úmido, vibração e choque para garantir que a estrutura não se deforme e a blindagem não falhe em ambientes agressivos.

Teste de compatibilidade eletromagnética

Teste de eficácia da blindagem: O invólucro vazio montado é testado em uma câmara anecóica quanto à sua capacidade de blindagem contra interferência externa de radiofrequência e sua capacidade de supressão contra radiação de sinal interno.

Testes EMC em nível de sistema: Após a instalação do PCB, os testes de emissão irradiada e imunidade de toda a máquina são realizados para verificar se o projeto atende aos padrões militares nacionais (GJB), MIL-STD-461 ou FCC/CE, etc.

Monitoramento de desempenho elétrico de longo prazo: Durante o ciclo de temperatura e processos de vibração, monitore continuamente a impedância do caminho do sinal principal e a resistência de aterramento da cavidade de blindagem para garantir um desempenho elétrico estável.

�� Pontos-chave e seleção de parceiros

A contradição central: Sempre buscando um equilíbrio entre “eficácia ideal de blindagem”, “eficiência de dissipação de calor”, “resistência/peso estrutural” e “custo/capacidade de fabricação”.

Iteração de projeto: Este processo é altamente dependente de simulação. Antes da abertura ou processamento do molde, um software de simulação eletromagnética (como CST, HFSS) deve ser usado para simular e otimizar o projeto da cavidade de blindagem.

Parceiro: Nunca escolha um fabricante que entenda apenas de moldagem por injeção ou CNC comum. É necessário buscar fornecedores com experiência na fabricação de peças para a indústria militar, aeroespacial e equipamentos de comunicação de alto padrão. Eles devem compreender conceitos como blindagem, aterramento e EMC, e ser capazes de fornecer sugestões e dados de teste correspondentes.

Somos um fabricante de moldagem de peças personalizadas scrambler, fornecendo fabricação de moldagem de peças personalizadas scrambler de alta qualidade. Contanto que você queira personalizar/desenvolver produtos de moldagem de peças personalizadas da scrambler, você pode nos encontrar. Temos design profissional de moldes de injeção e tecnologia de fabricação madura, fornecendo a você um serviço completo, desde design de produto - fabricação de moldes - produção de produtos - embalagem de produtos - transporte de produtos, podemos ajudá-lo em todos os links. Contanto que você venha até nós, iremos fornecer-lhe o melhor serviço e satisfazê-lo em termos de qualidade do produto, tempo de produção, diálogo de informações, etc.

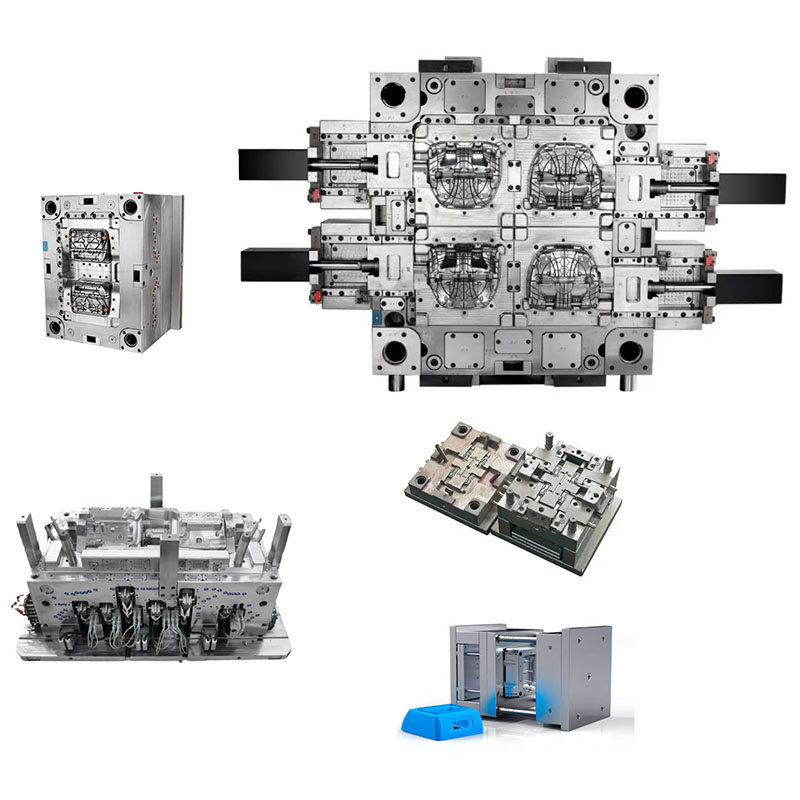

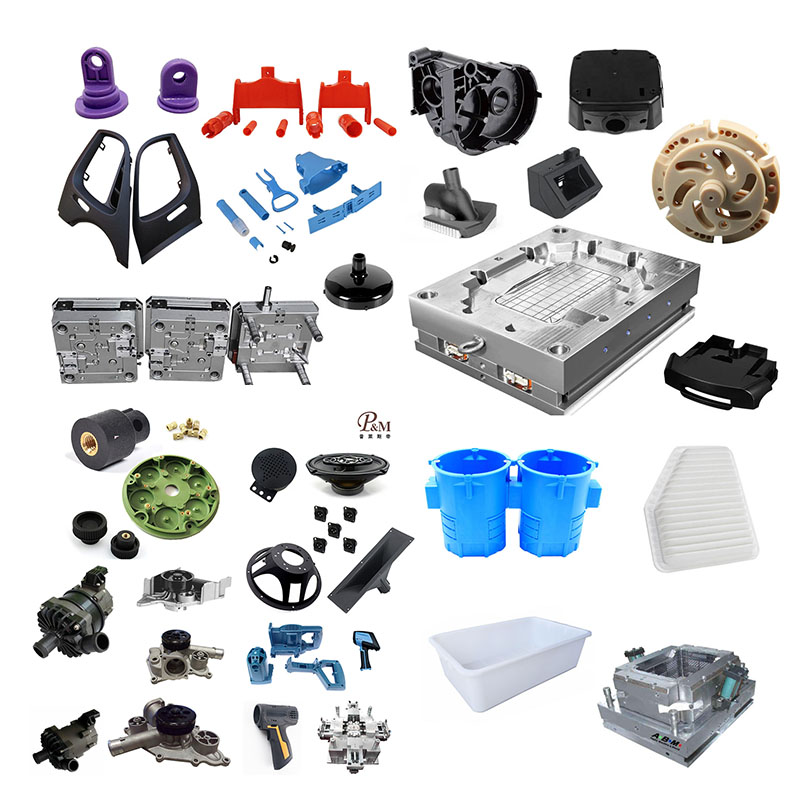

Fabricação de moldes de injeção de plástico

Especificações de moldagem de plástico

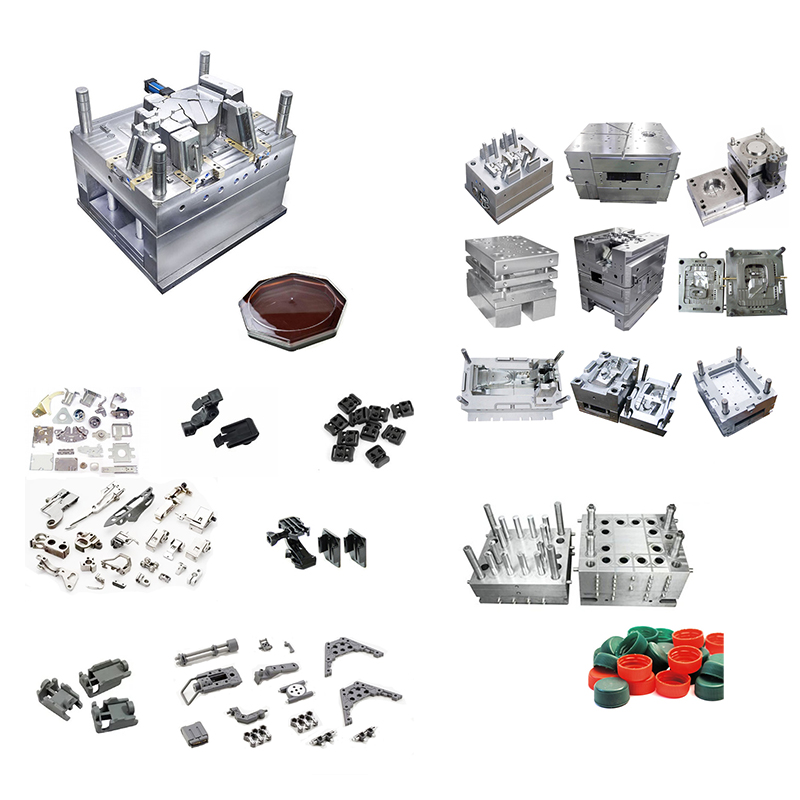

Projeto do molde:

Processo de transação:

Teste de molde:

Embalagem do produto

Fábrica

Somos uma fábrica de moldes de plástico personalizados. Nossa fábrica é fabricante de moldes de injeção de plástico. temos 17 anos de experiência em moldes plásticos personalizados profissionais e 10 anos de experiência em comércio exterior. Nós somos fornecedores de moldes de plástico personalizados. Podemos fornecer serviço personalizado de molde de plástico. Nossa fábrica pode fabricar peças plásticas moldadas por injeção e a qualidade dos produtos irá satisfazê-lo.

Temos mais de 50 máquinas de última geração e centenas de engenheiros e designers. Podemos fornecer um serviço completo, desde o design do produto - fabricação de moldes - produção do produto - embalagem do produto - transporte. Temos uma cadeia produtiva completa. Podemos atender a todas as suas necessidades.

Serviços que prestamos:

Serviço profissional de moldes personalizados, design e fabricação de moldes de plástico. Produção de produtos plásticos, design de produto, design de moldes, personalização de moldes de sopro, personalização de moldes rotacionais, personalização de moldes de fundição sob pressão. Serviços de impressão 3D, serviços de fabricação CNC, embalagens de produtos, embalagens personalizadas, serviços de remessa.

Sempre aderimos aos princípios de qualidade e tempo em primeiro lugar. Ao fornecer aos clientes produtos da mais alta qualidade, tente maximizar a eficiência da produção e reduzir o tempo de produção. Temos orgulho de dizer a todos os clientes que nossa empresa não perdeu nenhum cliente desde a sua criação. Se houver algum problema com o produto, buscaremos ativamente uma solução e assumiremos a responsabilidade até o fim.

Perguntas frequentes

Q1: você é uma empresa comercial ou fabricante?

R: Somos fabricantes.

Q2. Quando posso obter a cotação?

R: Geralmente fazemos a cotação dentro de 2 dias após recebermos sua consulta.

Se você for muito urgente, ligue para nós ou informe-nos em seu e-mail para que possamos fazer um orçamento para você primeiro.

Q3. Quanto tempo é o prazo de entrega do molde?

R: Tudo depende do tamanho e da complexidade dos produtos. Normalmente, o prazo de entrega é de 25 dias.

Q4. Não tenho desenho 3D, como devo iniciar o novo projeto?

R: Você pode nos fornecer uma amostra de moldagem, nós o ajudaremos a terminar o design do desenho 3D.

Q5. Antes do envio, como garantir a qualidade dos produtos?

R: Se você não vier à nossa fábrica e também não tiver terceiros para inspeção, seremos seu funcionário de inspeção.

Forneceremos a você um vídeo para detalhes do processo de produção, incluindo relatório do processo, estrutura de tamanho dos produtos e detalhes da superfície, detalhes da embalagem e assim por diante.

Q6. Quais são as suas condições de pagamento?

A: Pagamento do molde: depósito de 40% por T/T adiantado, pagamento do segundo molde de 30% antes de enviar as primeiras amostras de teste, saldo do molde de 30% depois de concordar com as amostras finais.

B: Pagamento da Produção: depósito de 50% adiantado, 50% antes do envio da mercadoria final.

Q7: Como você torna nosso negócio um relacionamento bom e de longo prazo?

R:1. Mantemos boa qualidade e preço competitivo para garantir que nossos clientes se beneficiem de produtos da melhor qualidade.

2. Respeitamos cada cliente como nosso amigo e sinceramente fazemos negócios e fazemos amizade com eles, não importa de onde eles venham.
